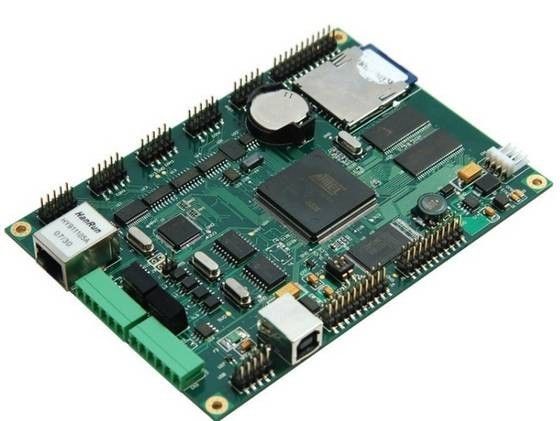

Vuelta rápida impresa capa multi del prototipo de las asambleas de la placa de circuito

Cantidad de orden mínima : 10pcs Precio : Negotiation
Detalles de empaquetado : EMPAQUETADO AL VACÍO INTERNO CON EL CARTÓN EXTERNO DE LA CARTULINA Tiempo de entrega : días 6-8
Condiciones de pago : O/A, D/P, L/C, T/T, PAYPAL, UNIÓN DEL OESTE Capacidad de la fuente : 1 millón de piezas al mes
Lugar de origen: China Nombre de la marca: SYF
Certificación: UL,ISO9001:2008,ROHS,REACH, HALOGEN FREE,SGS Número de modelo: SYF-228

Información detallada

Alta luz:

asamblea electrónica del tablero

,

Asamblea del PWB de SMD

Descripción de producto

Vuelta rápida impresa capa multi del prototipo de las asambleas de la placa de circuito

Características:

1. Fabricante profesional del PWB.

2. Se proporcionan PCBA, OEM, servicio del ODM.

3. Fichero de Gerber necesario.

4. Los productos son el 100% E-probado.

5. Garantía de calidad y servicio profesional de la después-venta.

Detalles:

1. Uno de los fabricantes más grandes y profesionales del PWB (placa de circuito impresa) de China con sobre years'experience 500 el personal y 20.

2. Toda clase de final superficial se acepta, por ejemplo ENIG, plata de OSP.Immersion, lata de la inmersión, oro de la inmersión, HASL sin plomo, HAL.

3. BGA, Blind&Buried vía y el control de la impedancia se acepta.

4. Equipo de producción avanzado importado de Japón y de Alemania, tal como máquina de la laminación del PWB, perforadora del CNC, línea Auto-PTH, AOI (inspección óptica automática), máquina de vuelo de la punta de prueba y así sucesivamente.

5. Certificaciones de ISO9001: 2008, UL, CE, ROHS, ALCANCE, HALOGEN-FREE es reunión.

6. Uno de los fabricantes profesionales de la asamblea de SMT/BGA/DIP/PCB en China con el years'experience 20.

7. SMT avanzado de alta velocidad alinea para alcanzar el microprocesador +0.1mm en piezas del circuito integrado.

8. Toda clase de circuitos integrados están disponibles, por ejemplo ASÍ PUES, COMPENSACIÓN, SOJ, TSOP, TSSOP, QFP, BGA y U-BGA.

9. También disponible para la colocación de 0201 microprocesadores, inserción de componentes del por-agujero y fabricación de los productos finales, prueba y paquete.

10. Aceptan a la asamblea de SMD y la inserción de componentes del por-agujero.

11. IC que preprograma también se acepta.

12. Disponible para la verificación y la quemadura de la función en la prueba.

13. Servicio para el montaje de unidad completa, por ejemplo, plásticos, caja del metal, bobina, cable dentro.

14. Capa conformal ambiental para proteger productos acabados de PCBA.

15. Proporcionando servicio de ingeniería como finales de los componentes de la vida, el componente obsoleto substituye y diseña la ayuda para el recinto del circuito, del metal y del plástico.

16. Prueba funcional, reparaciones e inspección de las mercancías sub-acabadas y acabadas.

17. Arriba mezclado con orden del bajo volumen se da la bienvenida.

18. Productos antes de que la entrega deba ser calidad completa comprobada, esforzándose hasta el 100% perfecto.

19. El servicio todo en uno de PWB y de SMT (montaje del PWB) se suministra a nuestros clientes.

20. El mejor servicio con entrega puntual se proporciona siempre para nuestros clientes.

Especificaciones dominantes/características especiales

1

SYF tenemos 6 líneas de montaje del PWB y 4 líneas avanzadas de SMT con velocidad.

2

Toda clase de circuitos integrados se aceptan, por ejemplo ASÍ PUES, LA COMPENSACIÓN, SOJ, TSOP, TSSOP,

QFP, INMERSIÓN, CSP, BGA y U-BGA, porque nuestra precisión de la colocación puede alcanzar

microprocesador +0.1mm en piezas del circuito integrado.

3

SYF podemos proporcionar servicio de la colocación de 0201 microprocesadores, inserción de componentes del por-agujero y fabricación de los productos finales, prueba y empaquetado.

4

Asamblea de SMT/SMD e inserción de componentes del por-agujero

5

Preprogramación de IC

6

Verificación y quemadura de la función en la prueba

7

Montaje de unidad completa (que incluyendo los plásticos, la caja del metal, la bobina, el cable interior y más)

8

Capa ambiental

9

La ingeniería incluyendo finales de los componentes de la vida, componente obsoleto substituye

y ayuda del diseño para el recinto del circuito, del metal y del plástico

10

Diseño de empaquetado y producción de PCBA modificado para requisitos particulares

11

garantía 100% de calidad

12

La orden del volumen arriba mezclada, baja también se da la bienvenida.

13

Adquisición componente completa o la compra de componentes substituta de los componentes

14

UL, ISO9001: 2008, ROSH, ALCANCE, SGS, HALOGEN-FREE obediente

CAPACIDAD DE LA PRODUCCIÓN DEL MONTAJE DEL PWB

Gama de tallas de la plantilla

756 milímetros x 756 milímetros

Min. Echada de IC

0,30 milímetros

Max. PCB Size

560 milímetros x 650 milímetros

Min. Grueso del PWB

0,30 milímetros

Min. Tamaño del microprocesador

0201 (0,6 milímetros X 0,3 milímetros)

Max. BGA Size

74 milímetros X 74 milímetros

Echada de la bola de BGA

1,00 milímetro ()/F3.00 milímetro del minuto (máximo)

Diámetro de bola de BGA

0,40 milímetros (minuto) /F1.00 milímetro (máximo)

Echada de la ventaja de QFP

0,38 milímetros (minuto) /F2.54 milímetro (máximo)

Frecuencia de la limpieza de la plantilla

1 vez/5 ~ 10 pedazos

Tipo de asamblea

SMT y Por-agujero

Tipo de la soldadura

Goma soluble en agua de la soldadura, plomado y sin plomo

Tipo de servicio

Carcelero, carcelero parcial o envío

Formatos de archivo

Bill de los materiales (BOM)

Ficheros de Gerber

Selección-N-Lugares (XYRS)

Componentes

Voz pasiva abajo al tamaño 0201

BGA y VF BGA

Microprocesador sin plomo Carries/CSP

El doble echó a un lado asamblea de SMT

Reparación y Reball de BGA

Retiro y reemplazo de la parte

Empaquetado componente

Corte la cinta, tubo, carretes, piezas flojas

Método de pruebas

Inspección de la RADIOGRAFÍA y prueba de AOI

Orden de la cantidad

La orden del volumen arriba mezclada, baja también se da la bienvenida

Observaciones: Para conseguir cita exacta, la siguiente información se requiere

1

Termine los datos de los ficheros de Gerber para el tablero desnudo del PWB.

2

Bill electrónico el número de parte de fabricante de detalle del material (BOM)/de la lista de piezas, uso de la cantidad

de los componentes para la referencia.

3

Indique por favor si podemos utilizar las piezas alternativas para los componentes pasivos o no.

4

Dibujos de asamblea.

5

Tiempo de la prueba funcional por tablero.

6

Normas de calidad requeridas

7

Envíenos las muestras (si está disponible)

8

La fecha de la cita necesita ser sometida

Campos del cuaderno

TABLERO DEL CARGADOR

INVERSOR

CPU DEL PODER

TARJETA DE LVDS

TABLERO DEL IR

PLACA MADRE DEL LCD

TABLERO DEL LED

TARJETA DE LA RAM

TABLERO DE DATOS

TABLERO DE LA BATERÍA

PLACA MADRE DE DVR

TABLERO DEL USB

LECTOR DE TARJETAS

TABLERO AUDIO

ISDN MODEN

Campos de la PC

2,5 pulgadas HDD

PC/MAC FDD

EL ATRACAR
PUERTO

PUERTO

REPILICATOR

TARJETA DE PCMCIA

3,5 pulgadas HDD

SATA HDD

ADAPTADOR

ROM DEL DVD

SSD

Campos de las telecomunicaciones

DVBT.ATSC TV

UNIDAD GPS

UNIDAD GPS DEL COCHE

ADSL MODEN

RECEPTOR de 3.5inch DVB-T

Campos audios y video

JUGADOR DEL MPEG 4

INTERRUPTOR DE KVM

LECTOR DE EBOOK

CAJA DE HDMI

CAJA DE DVI

Campos de seguridad electrónicos

PLACA MADRE DEL LCD TV

PLACA MADRE DE DVR

TABLERO DEL CCD

CÁMARA IP

CÁMARA CCTV

Salud

Y campos médicos

UNIDAD DE DIGITAL TEMS

TERMÓMETRO DE OÍDO

GLUCOSA EN SANGRE

METROS DE PRUEBA

GRASAS DE CUERPO

MONITOR

MONITOR DE LA PRESIÓN ARTERIAL DE DIGITAL

Campos del uso del LED

LÁMPARA DEL AUTO DEL LED

LUZ DE LA CUERDA DEL LED

BULBO DEL LED

AL AIRE LIBRE

PANTALLA LED

ILUMINACIÓN DE LA PROYECCIÓN

Pruebe los campos del instrumento

OSCILOSCOPIO

FUENTE DE ALIMENTACIÓN

L.C.R. METRO

LÓGICA

ANALIZADOR

MULTÍMETRO

Campos de los productos electrónicos de consumo

TABLERO DE LOS SENSORES

TABLERO DE CONDUCTOR

TABLERO DEL USB DVIVER

DE CODIGO DE BARRAS

IMPRESORA

REPRODUCTOR MP3

MÓDULO DEL PANEL SOLAR

TABLETA DE LA PLUMA

EJE DEL USB

TARJETA DEL USB

LECTOR

MEMORIA USB

CAPACIDAD DE LA PRODUCCIÓN DEL PWB


Ingeniero DE PROCESO

Artículo de los ARTÍCULOS


Capacidad de fabricación de la CAPACIDAD de la PRODUCCIÓN

Lamina

Tipo

FR-1, FR-5, FR-4 Alto-Tg, ROGERS, ISOLA, ITEQ,
ALUMINIO, CEM-1, CEM-3, TACONIC, ARLON, TEFLON

Grueso

0.2~3.2m m

Tipo de la producción

Cuenta de la capa

2L-16L

Tratamiento superficial

HAL, chapado en oro, oro de la inmersión, OSP,
Plata de la inmersión, lata de la inmersión, HAL sin plomo

Corte la laminación

Tamaño de Max. Working el Panel

1000×1200m m

Capa interna

Grueso interno de la base

0.1~2.0m m

Anchura/espaciamiento internos

Minuto: 4/4mil

Grueso de cobre interno

1.0~3.0oz

Dimensión

Tolerancia del grueso del tablero

el ±10%

Alineación de la capa intermediaria

±3mil

Perforación

Tamaño del panel de la fabricación

Máximo: 650×560m m

Diámetro de la perforación

≧0.25mm

Tolerancia del diámetro de agujero

±0.05mm

Tolerancia de la posición del agujero

±0.076mm

Anillo de Min.Annular

0.05m m

Galjanoplastia de PTH+Panel

Grueso del cobre de la pared del agujero

≧20um

Uniformidad

el ≧90%

Capa externa

Anchura de pista

Minuto: 0.08m m

Espaciamiento de la pista

Minuto: 0.08m m

Galjanoplastia del modelo

Grueso de cobre acabado

1oz~3oz

Oro de EING/Flash

Grueso del níquel

2.5um~5.0um

Grueso del oro

0.03~0.05um

Máscara de la soldadura

Grueso

15~35um

Puente de la máscara de la soldadura

3mil

Leyenda

Línea anchura/líneas espaciamiento

6/6mil

Finger del oro

Grueso del níquel

〞 de ≧120u

Grueso del oro

1~50u〞

Nivel del aire caliente

Grueso de la lata

100~300u〞

Encaminamiento

Tolerancia de la dimensión

±0.1mm

Tamaño de la ranura

Minuto: 0.4m m

Diámetro del cortador

0.8~2.4m m

Perforación

Tolerancia del esquema

±0.1mm

Tamaño de la ranura

Minuto: 0.5m m

V-CUT

Dimensión de V-CUT

Minuto: 60m m

Ángulo

15°30°45°

Sigue habiendo la tolerancia del grueso

±0.1mm

El biselar

Dimensión que bisela

30~300m m

Prueba

Voltaje de la prueba

250V

Max.Dimension

540×400m m

Control de la impedancia


Tolerancia

el ±10%

Ración del aspecto

12:1

Tamaño de la perforación del laser

4mil (0.1m m)

Requisitos especiales

Enterrado y ciego vía, control de la impedancia, vía el enchufe,
BGA que sueldan y el finger del oro son aceptables

Servicio de OEM&ODM
